专利显示iPhone相机自动对焦功能将改


        据外媒Apple Insider报道,美国专利和商标局近日公布了苹果公司申请的一项专利,专利描述了利用全新的MEMS(微机电系统)技术缩小摄像头体积方法。

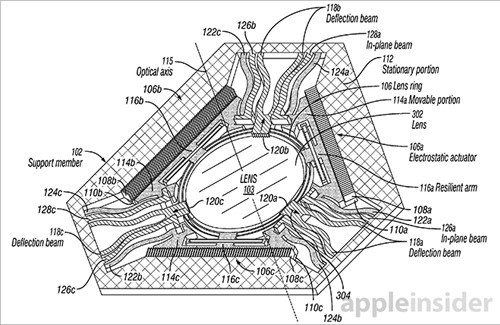

说明: http://laoyaoba.com/ss6/attachments/2014/05/4876_201405040649231litt.jpg
苹果申请“MEMS自动对焦致动器”专利(图片来自Apple Insider)

        据悉,新型MEMS技术可以改进手机的自动对焦功能,并且让主摄像头更加纤薄、成本更低。目前,包括iPhone在内的多款设备均通过音圈马达(VCM) 驱动摄像头内的自动对焦系统,虽然这种方式耗电量大、作用力较小,但是构造却相对简单,而且坚固耐用,一直是主流的致动技术。

        与VCM相比,基于梳齿型静电驱动器的硅质MEMS技术速度更快、耗电更低,如果设计精确还可以进一步降低成本。此前,由于MEMS需要的设计构造很复 杂,始终未能投入商用。不过,苹果在对MEMS等致动方式进行了测试之后,发现这种技术已经达到了可以规模化生产的程度。

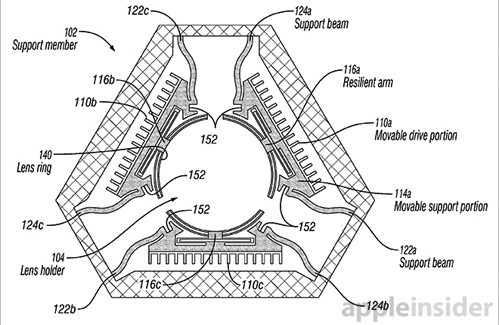

说明: http://laoyaoba.com/ss6/attachments/2014/05/4876_2014050406492323SOc.jpg
苹果申请“MEMS自动对焦致动器”专利(图片来自Apple Insider)

        苹果的解决方法是,利用挠曲横梁连接镜头装置和静电致动器,使整套系统由一个硅晶片制成,从而形成一体化结构。其中,静电致动器由带有互锁指针的梳齿型驱 动器组成,可以让镜头产生位移。当致动器感受到一定电压时,与镜头相连并且悬挂在驱动器固定部件前方的驱动器可移动部件就会移动。

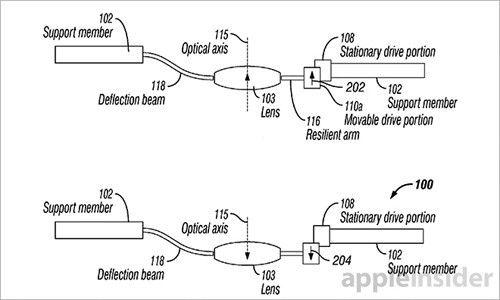

说明: http://laoyaoba.com/ss6/attachments/2014/05/4876_201405040649233bvst.jpg
苹果申请“MEMS自动对焦致动器”专利(图片来自Apple Insider)

        MEMS的支持部件不仅可以与设备主体相连,还能作为摄像头模块的一部分。中央的镜头固定器一端连接挠曲横梁、另一端连接相对固定的“弹性臂”。借助挠曲横梁和支持部件向内侧伸出的横梁,可移动部件可与镜头组和下方的传感器沿光轴水平方向上下移动。

        文件指出,横梁的变形作用至关重要。在这种变形力的作用下,施加于致动器的电压会产生静电力,从而推拉驱动器可移动部件、使其与驱动器固定部件之间发生相对移动。

        上述专利是苹果公司在2012年10月提交的,发明人是理查德·J·托普里斯,专利编号为8,711,495。
