本周苹果新授权专利
Apple newly granted patents this week.docx

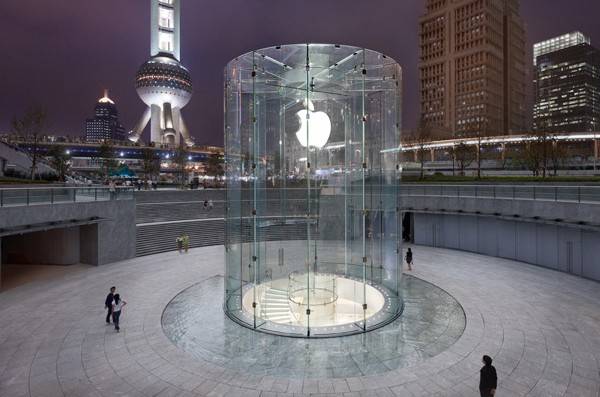

本周(2015年6月16日)苹果获得美国商标专利局授予的5件外观专利和27件发明专利。其中一件外观专利正是题图的上海陆家嘴苹果专卖店的玻璃建筑入口。本批的发明专利覆盖了iPhone和MacBook等电子设备使用的AMOLED显示屏,液态金属等等。本文简要介绍AMOLED屏专利以及相机模块与图像传感器专利。

US9059427: Device and method for top emitting AMOLED

该专利于2012年9月申请,和显示屏,特别是顶发射AMOLED相关。通过该发明减少了AMOLED的顶电极电阻,使得显示屏的显示亮度和均匀性得到改善。苹果公司可能在iPhone和MacBook中使用了该技术。
AMOLED常搭载在电视、计算机、手机、平板电脑一类的电子设备中。常见的AMOLED显示屏有一个顶发射的AMOLED屏,从有机电致发光材料发射的光直接通过透明的顶电极传输到显示屏的顶部。
顶发射AMOLED屏在像素孔径比率和亮度水平有一定优势。然而,在某些大尺寸发射AMOLED显示屏中,顶部电极的内部电阻可能高于预期。这可能影响显示质量和显示亮度的均匀性等。

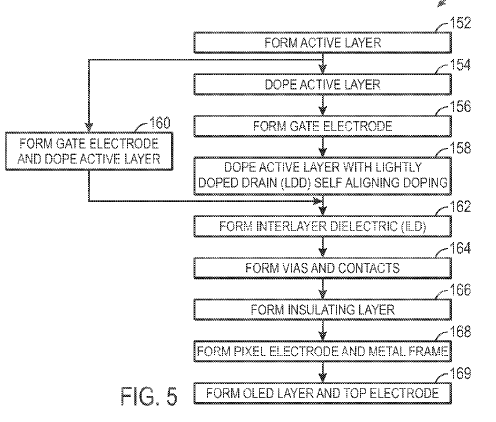

苹果的本件授予专利涉及减少顶发射AMOLED显示屏中顶电极电阻的设备和方法。例如,其中一个实施力包括在顶电极和绝缘层间配置一个金属框架。该金属框架可以和顶电极电耦合,通过增加导电区域的方法从而有助于减少电极内电阻。专利还涉及减少制程步骤制造顶发射AMOLED的方法。制造工艺流程如下图所示。


US9060111: Electronic Device with Compact Camera Module
该专利同样于2012年9月申请,和电子设备中的相机模块与图像传感器相关。苹果公司可能在iPhone和iPad中使用了该技术。

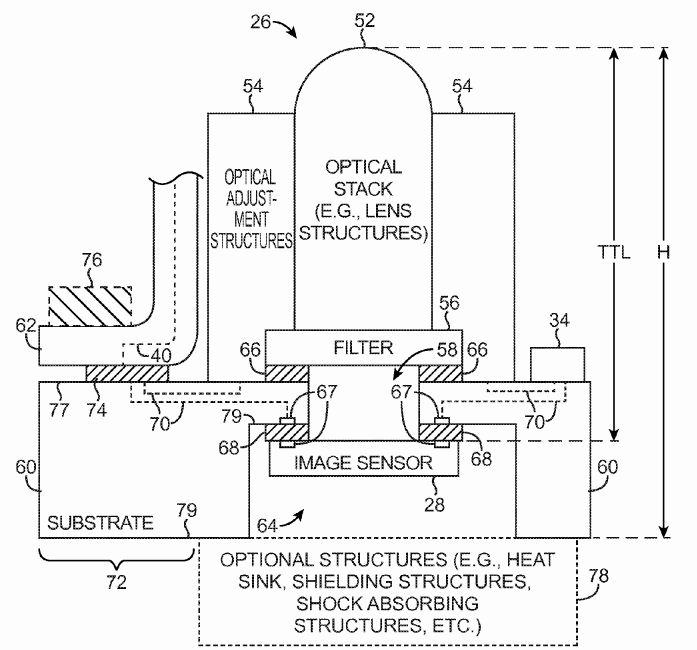

根据该专利,相机模块衬底可以是一个高温共烧陶瓷衬底。图像传感器装配在相机模块衬底的背面凹槽。相机模块衬底可以包括一个开口,从透明窗口接受的光通过这个开口被图像传感器接收。在相机模块衬底开口和透明窗口间还可能有光学聚焦部件。该光学聚焦部件包括一个或多个镜头,能将接收光聚焦到传感器。具体相机模块与图像传感器结构如下图所示。

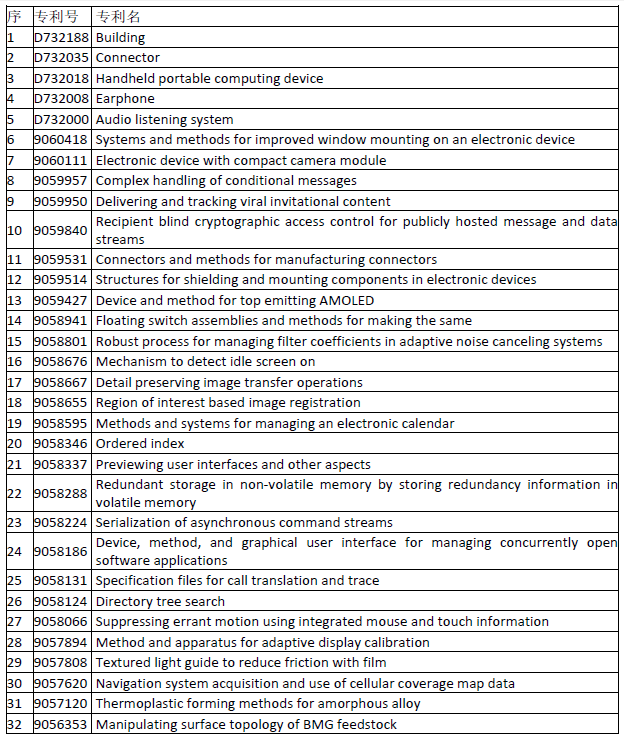

本周苹果获授权的32件专利如下表所示:


编译自:http://www.patentlyapple.com/patently-apple/2015/06/apple-granted-32-patents-today-covering-liquid-metal-amoled-displays-for-macbooks-and-iphone-and-more.html
